該文伊之密700噸注塑機快速換模系統磁力模板安裝說明僅適用于千豪磁電系列產品！

如需其他型號注塑機磁力模板安裝說明請來電咨詢：0730-8661111

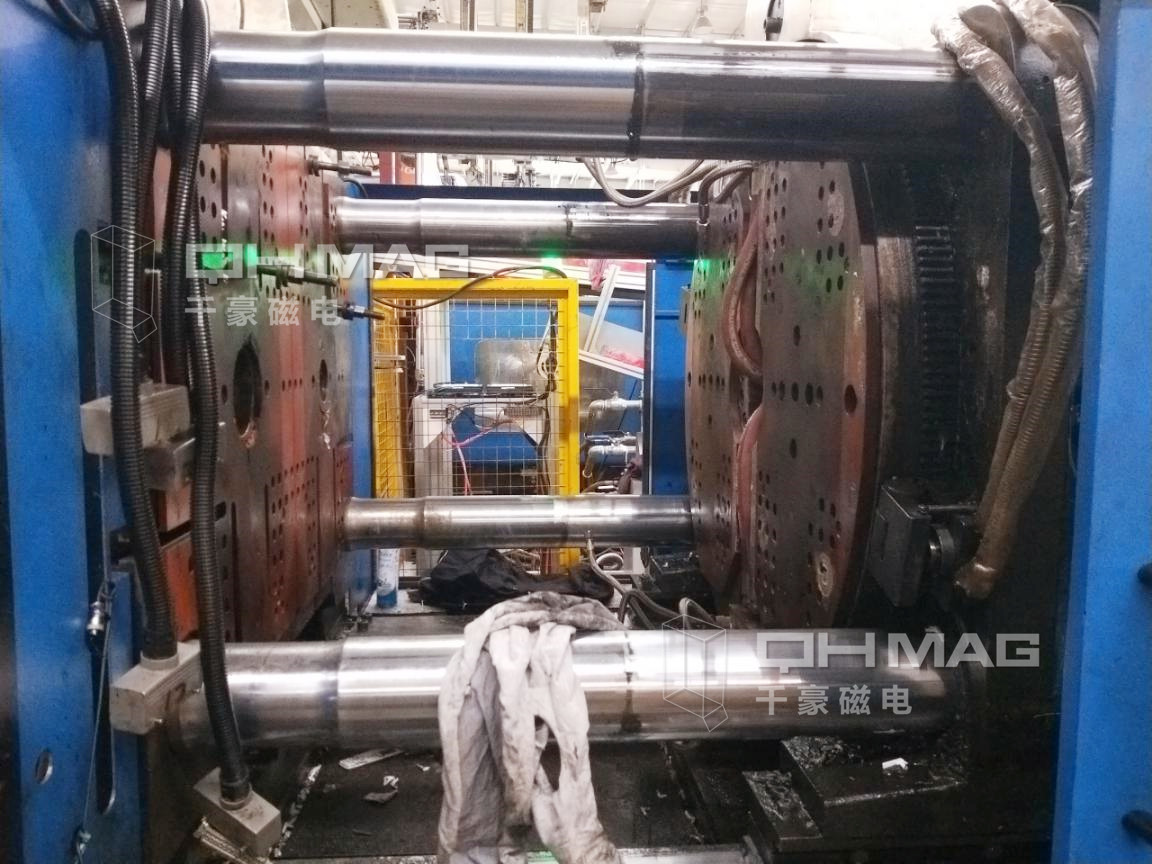

1.安裝前的清理工作；機臺停機，拆除模具和水管、氣管等模具附件后，清理機臺上的雜物和油污，清除柱上的油污。

2.拆除機臺背板上的螺栓

3.清理打磨拆除注塑機背板上的隔熱板（如果有）；用抹布和模具清洗劑清洗模具背板，將背板上的油污清洗衣干凈；可百葉輪打磨背板上的毛刺；用水平尺或其它初檢機臺背板平面度；對磁力模板安裝精度非常高的項目，需用專用工具檢測動靜模板的平行度。確認無誤后才進行后續工作；

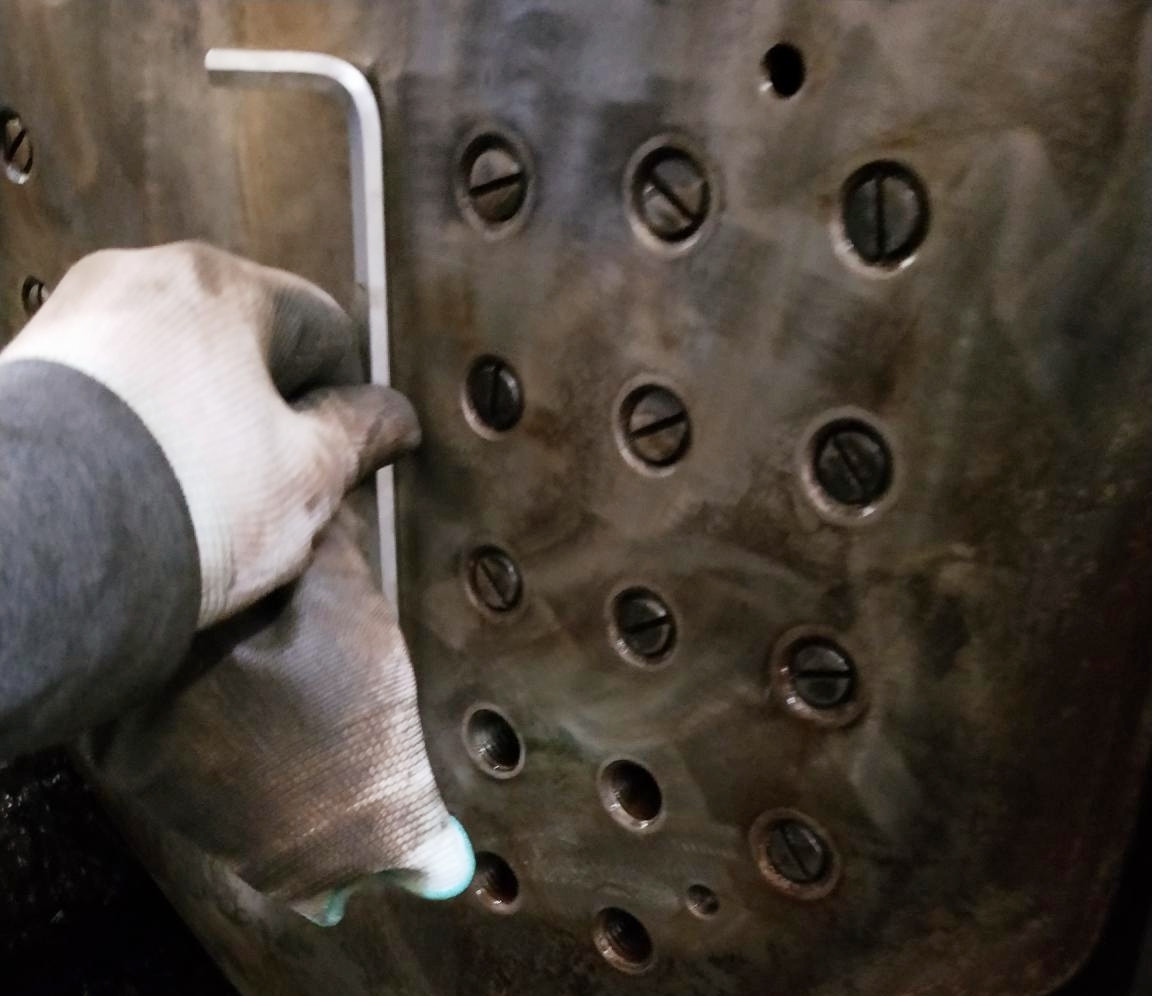

4.將背板上的所有螺絲孔用頂絲堵上（針對峰巢雙面吸磁力模板），并確保螺絲略低于背板。

5.將模板固定螺栓和扳手放在機臺上；

6.吊運及鎖緊模板

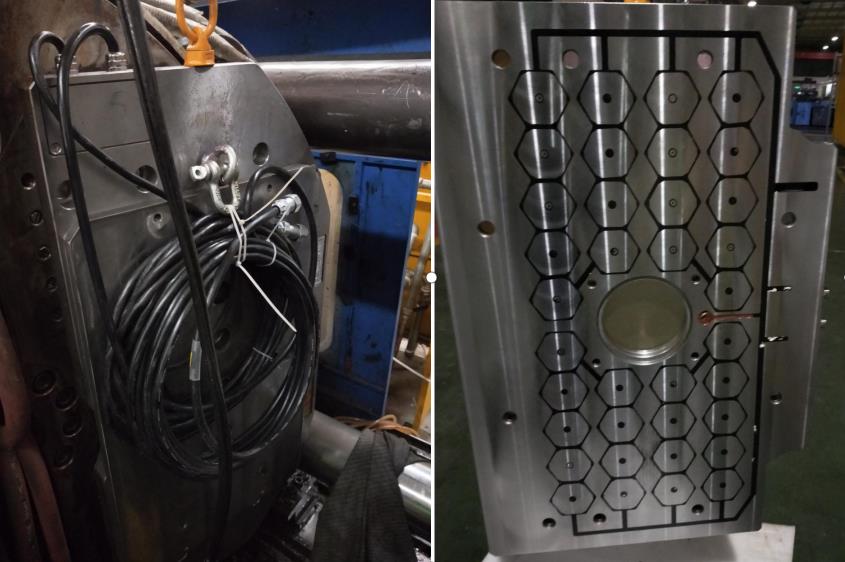

6.1.固定好模板引出電纜，清理模板背部，去除雜質，擦凈防銹油，預裝T形螺母（如果需要），用行車將模板吊運進機臺哥林柱內；
6.2.操作行車，將動模板底面（安裝面）緩慢靠緊注塑機，對齊固定孔和頂出孔，將所有螺栓裝上，但不要鎖緊；
6.3.緩慢調整，確保所有頂出孔上下左右都沒有偏差后，擰緊固定螺栓；
6.4.重復5.2~5.3步驟，安裝另一半模板（如果有的話）
6.5.將定位環安裝好
6.6.重復5.2~5.4步驟，安裝好定模板；

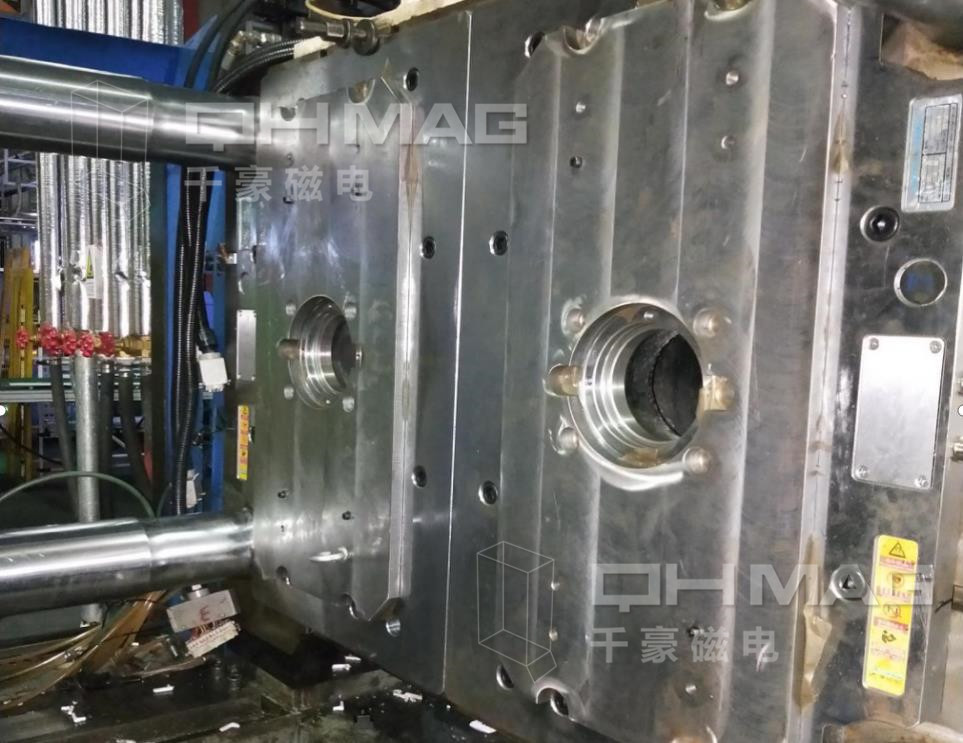

6.7.檢查確認模板貼合面緊湊，左右兩塊模板無高低差；

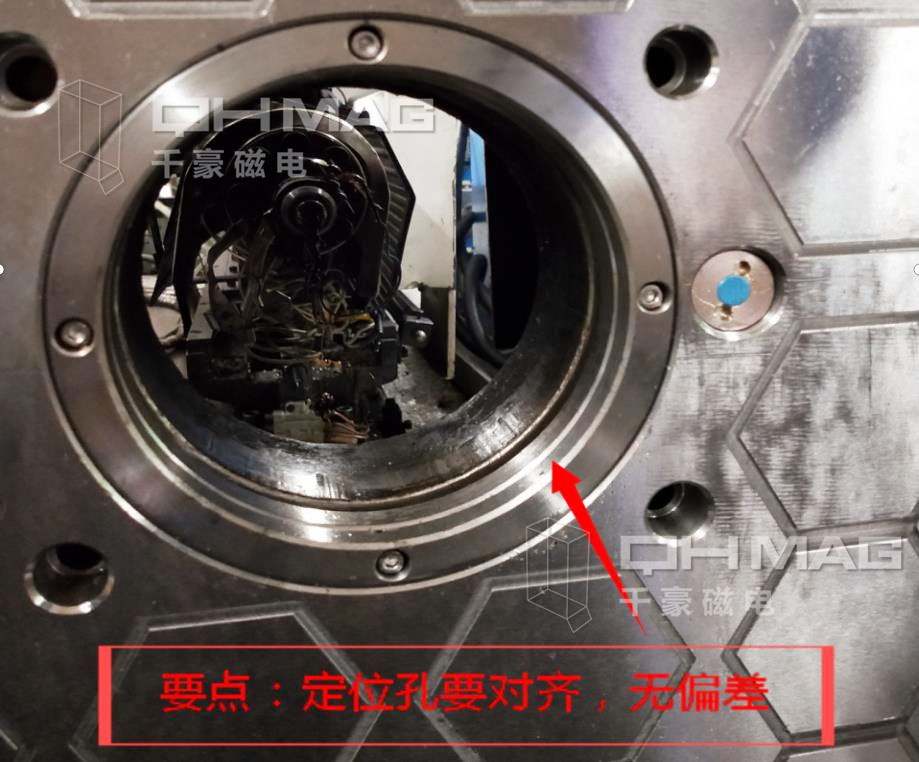

6.8.檢查頂出孔和定位環，確認安裝無偏差；
6.9.用加力桿將所有模栓都鎖緊；
6.10.在蓋板上裝好吊環，并掛到行車上，緩慢操作行車，使吊鎖銷銷
6.11.對需要在磁力模板中間打孔攻牙固定的項目，用磁座鉆配鉆孔后再攻牙，鎖緊螺栓；
