電纜卷筒是廣泛運用于需要移動供電并能自動卷取和釋放電纜，與移動設備保持同步運行的機械裝置。如：
起重電磁鐵、板坯夾鉗、電動平板車、門式裝有起重機及其他各種起重機等。
選型指南：
1、我公司能設計制造各種規格的電纜卷筒、型號卷筒、軟管（輸送氣體或液體）卷筒。
2、線纜重量較輕、移動距離較短，一般采用蝸牛彈簧作為動力、線纜重量較重、移動距離較長，一般采用力矩電機或三相異步電機（磁滯式）作為動力。根據現場情況，還可采用外力傳動或重錘作為動力。
3、線纜的卷曲長度以安裝方式圖中“L”為依據，配備線纜長度分別為①方式為L(zhǎng)＋3圈；②方式為B為L(zhǎng)＋H＋3圈；③方式為C、D中為L(zhǎng)+H+h＋L＋3圈；④方式E、F，根據用戶現場情況確定，訂貨時為注明。
4、方式C中電纜卷筒固定在地面，收、放電纜時，線纜和地面之間存在相對運動。此時，請?jiān)诰€纜運動軌跡范圍內鋪設滾道以減少線纜的磨損。
5、方式F中一般按H=0.14L,h=0.5H考慮，如H＜0.14L，h＜0.5H時，則訂貨時必須注明H、h值。
6、電纜卷筒如需要安裝在單梁行車上與電動葫蘆配用時，可配以特制滾輪支架部件，以便安裝使用。
7、電纜卷筒的“電纜引出方向”在外形尺寸圖中以標明，如有特殊使用情況請注明。
8、外形尺寸表注明的重量，不包括電纜（輸送管）的重量。
9、恒張力電動卷筒和磁滯式卷筒結構形式為懸臂式，在產品型號中不標注。
10、電纜卷筒超過30米（含30米），電纜用戶自備。

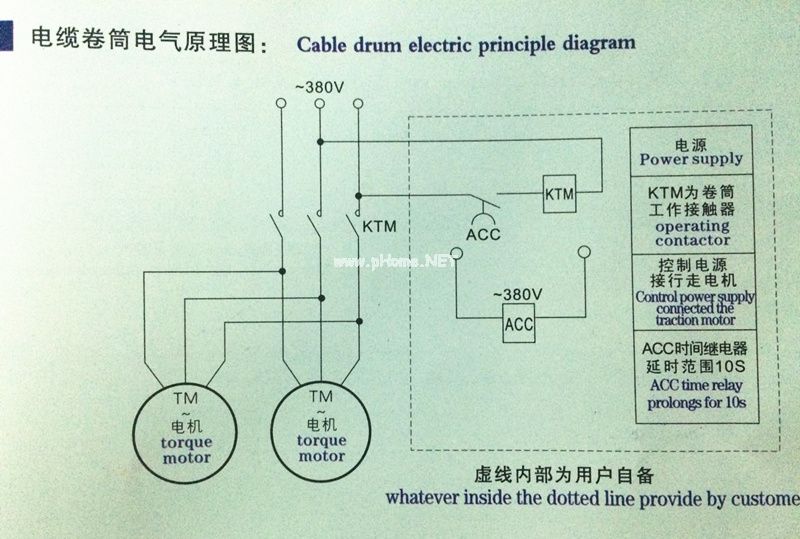

電纜卷筒電氣原理圖：
