電磁吸盤在焊接工裝上的應用

點擊：來源：千豪磁電發表日期：

隨著我國收割行業，以焊接形式裝配生產的零部件越來越多，焊接質量顯得很重要，因而對焊接工裝及焊接前工件裝配夾具要求夾緊迅速、準確可靠，焊后變形小。為此采用電磁吸盤作為焊接工裝定位夾緊元件。

電磁吸盤作為定位夾緊元件應用于焊接裝配夾具是利用電磁吸力作為夾緊力。當電流通過導體時，周圍產生磁場，當鐵性物置于磁場中則被磁化，形成閉合磁路而產生電磁吸力。利用電磁吸力制作的焊接裝夾定位元件便是電磁吸盤

電磁吸盤由帶勵磁繞組的靜鐵芯和動鐵芯（工件）組成，當勵磁繞組通過電流時，動鐵芯（工件）被磁力吸住，從而實現定位夾緊。

利用電磁吸盤，其定位夾緊可在同一側面同時完成。電磁吸盤結構簡單，夾緊迅速，定位準確，易于實現遠距離控制。尤其對于難以裝卡的大平板中心部位的焊接夾緊，半封閉及封閉式多角焊大件，采用電磁吸盤裝卡更加準確可靠，大幅度節省裝配工時。焊件厚度和變形對電磁吸力影響很大，當H＜3mm時可采用增力機構提高吸力；當H≥3mm或工件局部平面度超過0.5,mm時，不宜采用該裝置。該裝置目前只適用于平板類零件焊接，不適用所需夾緊力過大或非磁性類工件。

磨床上非磁性薄平板的裝夾
平面磨床要加工非磁性薄平板，夾緊非常困難，特別是精度要求高、平板面積大時尤是。通常是以平行墊鐵夾持，但這種方式夾緊力不大，實際加工并不可靠。

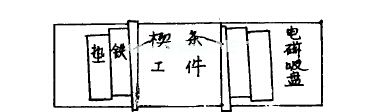

現用黃銅板加工一對小斜度的楔（鋁或青銅也可）。這兩根楔條安防在工件的兩邊、方向相反（見圖），然后用4塊薄墊鐵靠住。將電磁吸盤通電，把其中一根楔條輕輕打入，就可夾緊工件。
這種方式可以產生很大的夾緊力，夾緊力由楔入量、平行墊鐵的大小決定。
電磁吸盤磨床上非磁性薄平板的裝夾
