銑削鏜電永磁吸盤

產品分類

所屬分類：[電永磁吸盤]

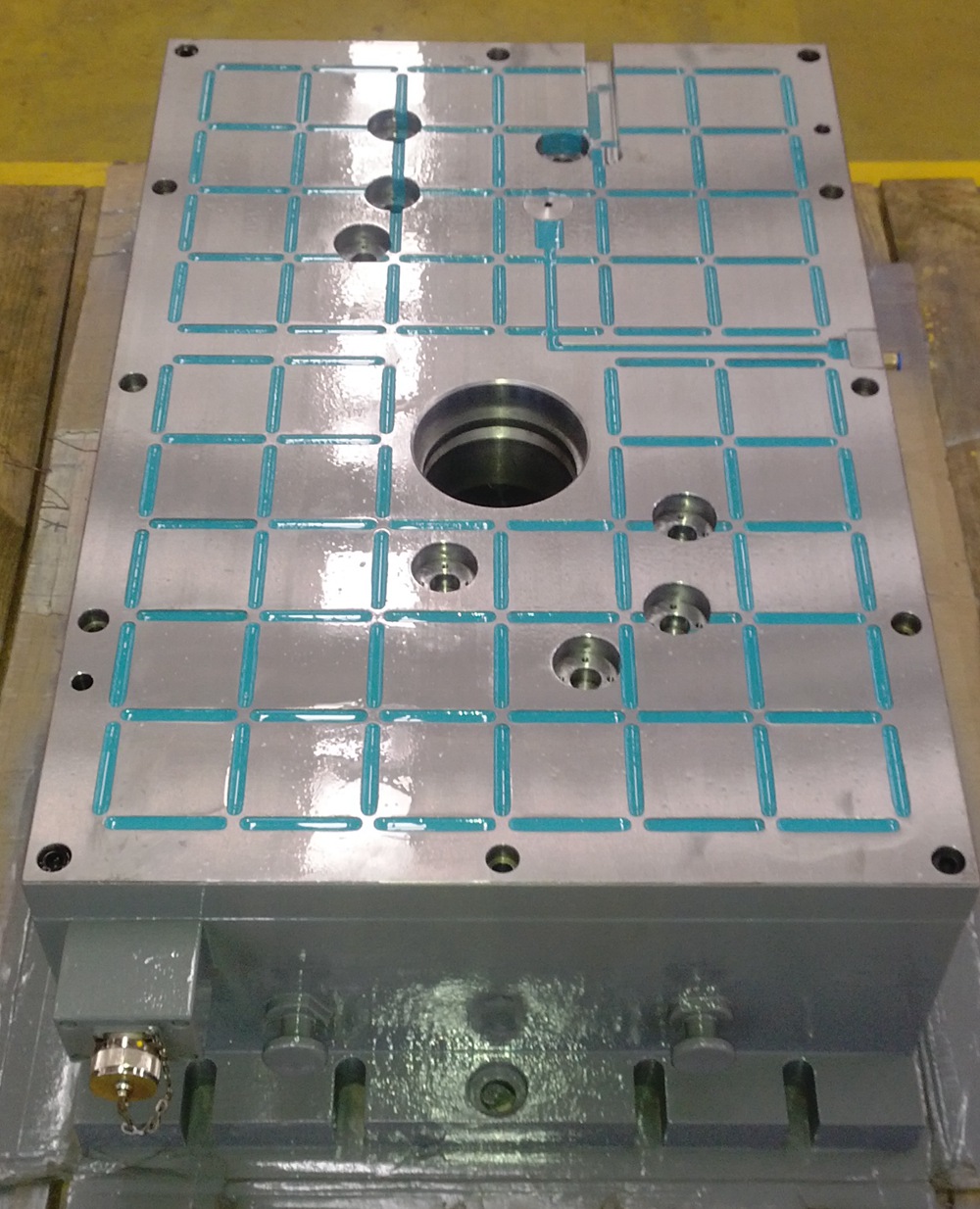

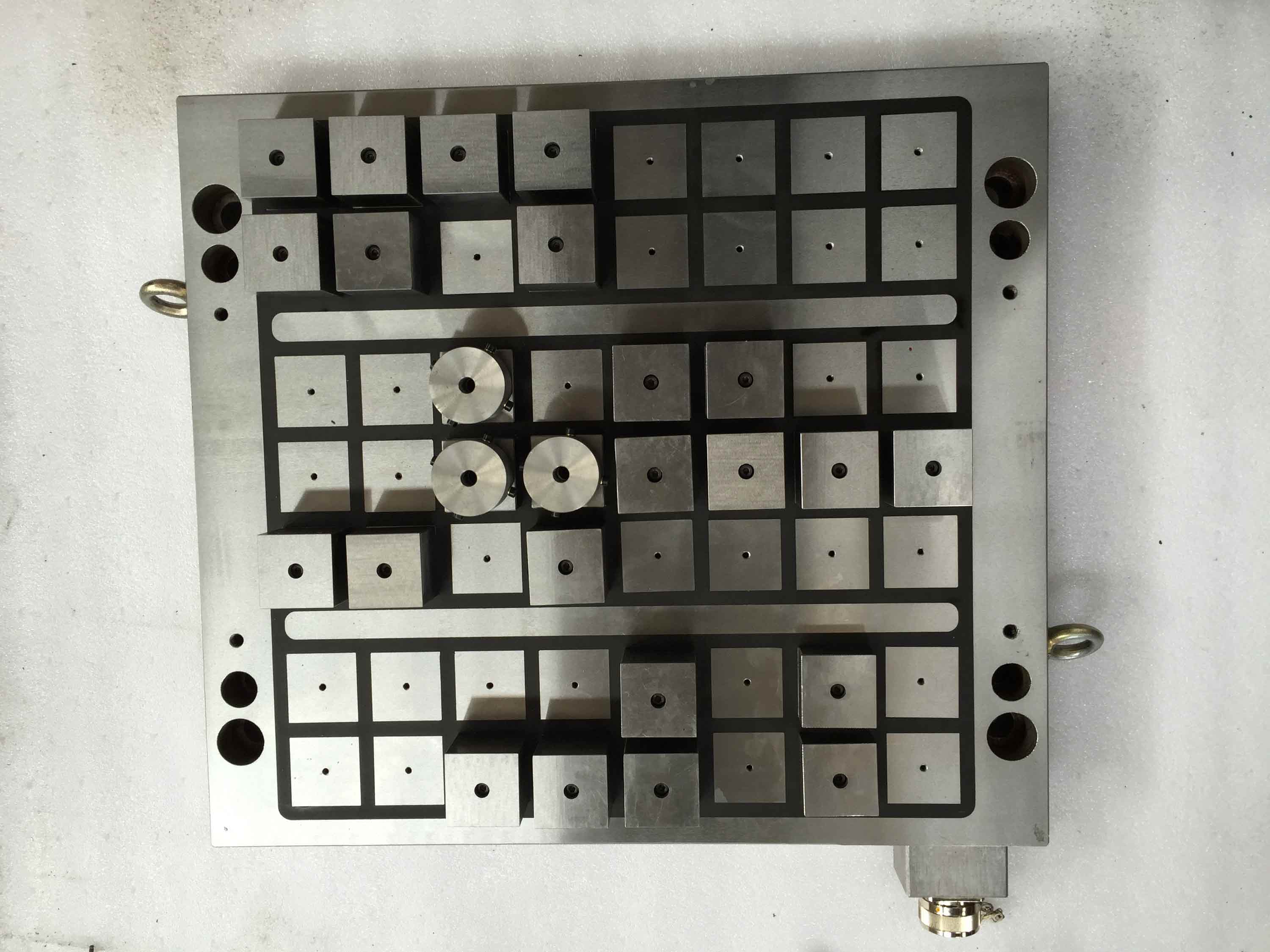

產品名稱：銑削鏜電永磁吸盤
產品簡介：
l模塊化設計，適應各式機床行程和各類零件加工；
l一體式CNC加工，滿足高剛性和高強度要求，適應高精
度產品加工；
l強勁完美的吸持力，滿足強力銑削要求，提升加工效率。
免費咨詢熱線：400-011-0288

分享到：

　　銑削鏜電永磁吸盤是一種帶有刀庫和自動換刀裝置,對工件進行多工序加工的高度自動化多功能數控機床。
　　銑削鏜電永磁吸盤的工作原理是根據零件圖紙，制定工藝方案，采用零件加工程序，把加工零件所需的機床動作和全部工藝參數變成機床的數控裝置能夠接受的信息代碼，并把這些信息代碼存儲在信息載體上，將信息載體送入輸出裝置，讀出信息并送入數控裝置。信息進入數控裝置以后，經過處理和運算轉變?yōu)槊}沖信號，這些信號有的送到可編程序控制器中控制機床的輔助動作，實現刀具自動更換,有的送到機床伺服系統，驅動機床有關零部件，使機床產生相應運動,如刀具相對于工件的運動軌跡、位移量和速度等實現自動控制，從而完成工件幾個面上多工序的加工。

　　銑削鏜電永磁吸盤按其加工工序分為鏜銑和車削兩大類，按控制軸數可分為三軸、四軸和五軸加工中心。工件在加工中心上經一次裝夾后，能對兩個以上的表面完成多種工序的加工，并且有多種換刀或選刀功能，從而使生產效率大大提高。

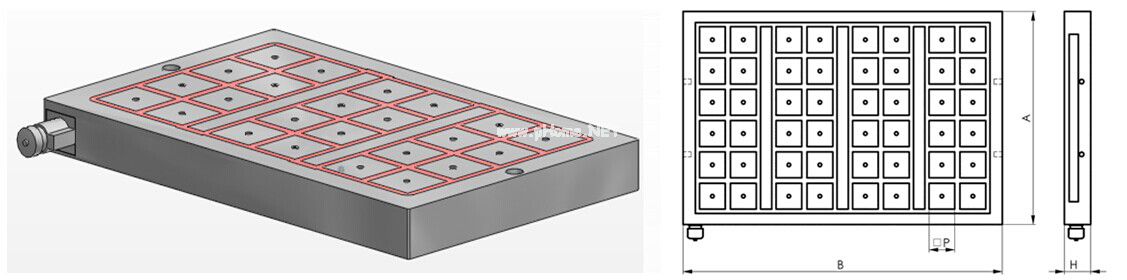

電永磁吸盤標準規格表：

矩形電永磁吸盤選型手冊

序號	型號	寬A (mm)	長B (mm)	高H(mm) 標準型①強磁型②		磁極尺寸□P(mm)	磁極數 (pcs)	重量 標準型強磁型
1	QHEP50-2534	250	340	51	65	50	12	40	48
2	QHEP50-2549	250	490	51	65	50	18	50	60
3	QHEP50-2564	250	640	51	65	50	24	60	72
4	QHEP50-2579	250	790	51	65	50	30	80	95
5	QHEP50-2594	250	940	51	65	50	36	90	108
6	QHEP50-25109	250	1090	51	65	50	42	100	120
7	QHEP50-3134	310	340	51	65	50	16	40	50
8	QHEP50-3149	310	490	51	65	50	24	60	72
9	QHEP50-3164	310	640	51	65	50	32	80	95
10	QHEP50-3179	310	790	51	65	50	40	90	108
11	QHEP50-3194	310	940	51	65	50	48	110	122
12	QHEP50-31109	310	1090	51	65	50	58	130	145
13	QHEP50-4334	430	340	51	65	50	28	60	68
14	QHEP50-4349	430	490	51	65	50	42	80	90
15	QHEP50-4364	430	640	51	65	50	56	100	112
16	QHEP50-4379	430	790	51	65	50	70	130	134
17	QHEP50-4394	430	940	51	65	50	84	150	166
18	QHEP50-43109	430	1090	51	65	50	98	170	188
19	QHEP50-4334	490	340	51	65	50	28	80	88
20	QHEP50-4349	490	490	51	65	50	42	90	102
21	QHEP50-4364	490	640	51	65	50	56	120	134
22	QHEP50-4379	490	790	51	65	50	70	140	156
23	QHEP50-4394	490	940	51	65	50	84	170	188
24	QHEP50-43109	490	1090	51	65	50	98	190	210
25	QHEP50-6134	610	340	51	65	50	38	80	88
26	QHEP50-6149	610	490	51	65	50	54	110	120
27	QHEP50-6164	610	640	51	65	50	72	140	152
28	QHEP50-6179	610	790	51	65	50	90	180	194
29	QHEP50-6194	610	940	51	65	50	108	210	226
30	QHEP50-61109	610	1090	51	65	50	126	230	248

序號	型號	寬A (mm)	長B (mm)	高H(mm) 標準型①強磁型②		磁極尺寸□P(mm)	磁極數 (pcs)	重量 標準型強磁型
1	QHEP70-2534	240	430	51	65	70	8	40	48
2	QHEP70-2549	240	630	51	65	70	12	60	70
3	QHEP70-2564	240	820	51	65	70	16	70	82
4	QHEP70-2579	240	1020	51	65	70	20	90	104
5	QHEP70-2594	320	430	51	65	70	12	50	58
6	QHEP70-25109	320	630	51	65	70	18	80	90
7	QHEP70-3134	320	820	51	65	70	24	100	112
8	QHEP70-3149	320	1020	51	65	70	30	120	134
9	QHEP70-3164	400	430	51	65	70	16	70	78
10	QHEP70-3179	400	630	51	65	70	24	100	110
11	QHEP70-3194	400	820	51	65	70	32	120	132
12	QHEP70-31109	400	1020	51	65	70	40	150	164
13	QHEP70-4334	490	430	51	65	70	20	80	88
14	QHEP70-4349	490	630	51	65	70	30	110	120
15	QHEP70-4364	490	820	51	65	70	40	150	162
16	QHEP70-4379	490	1020	51	65	70	50	180	194
17	QHEP70-4394	580	430	51	65	70	24	90	98
18	QHEP70-43109	580	630	51	65	70	36	130	140
19	QHEP70-4334	580	820	51	65	70	48	170	182
20	QHEP70-4349	580	1020	51	65	70	60	220	234
